    RS232-DMX512信号转换器

    将RS-232信号转换为DMX-512信号,主要用于利用中央控制台通过RS-232信号对具有DMX-512协议的灯光设备进行控制。

    全国服务热线:400-966-9693
    立即咨询

    产品展示

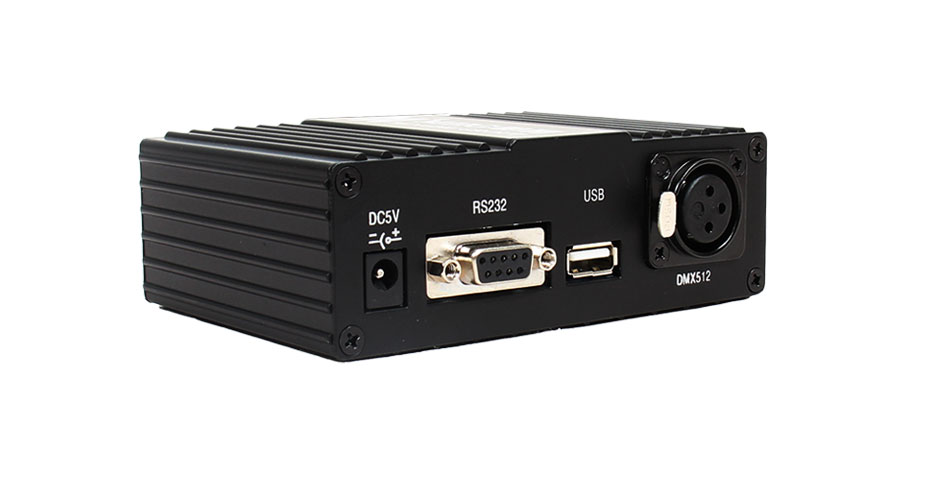

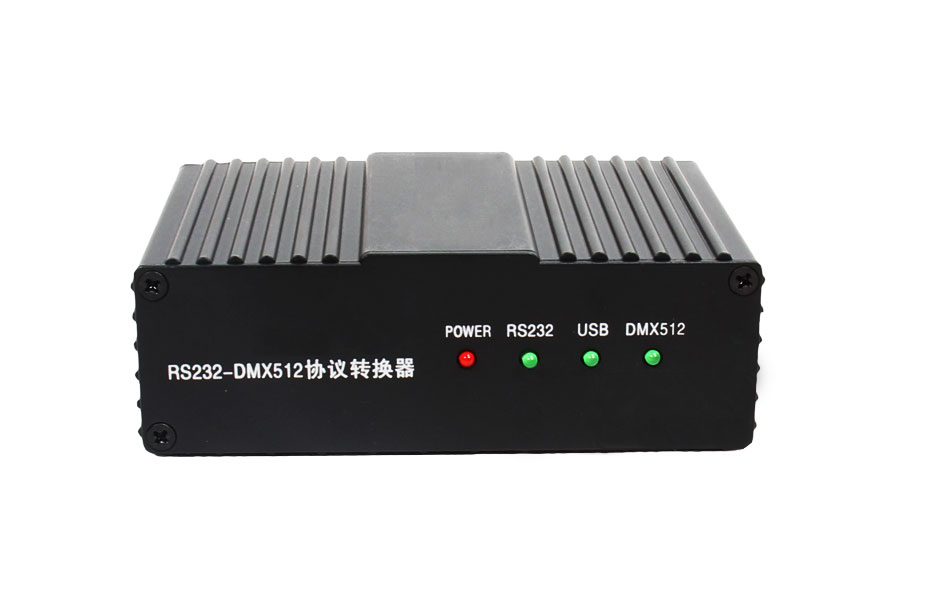

    RS232-DMX512信号转换器RS232-DMX512信号转换器

    主要性能

    将RS-232信号转换为DMX-512信号,主要用于利用中央控制台通过RS-232信号对具有DMX-512协议的灯光设备进行控制。


    RS-232数据包格式(ASCII码)

    DMX010255   表示向第10通道发送值255

    DMX---命令字,必须大写字符
    010 ----设备通道地址,数字字符001-512
    255 ----通道数值,数字字符三位数000-255
    注意:数据包格式不可间隔


    设备连接:

    1、RS-232信号输入口:2脚RX收信号,3脚TX发送信号,5脚接地

    2、DMX-512信号输出口:1脚接地,2脚信号负,3脚信号正


    注意事项:
    1、安装和维修本设备时,须切断电源;
    2、当设备运行时,勿带电拔插DMX-512信号线;
    3、DMX信号传输用带屏蔽的双绞线。传输距离不超过100米,长距离传输需加信号放大器,最多可链接32台设备。

    配件清单:
    1、信号转换器 1台
    2、电源适配器DC5V 1个
    3、RS232信号线  1条
    4、三芯信号线  1条
    5、说明书  1份
