了解DMX512信号特性的目的是为了更好地使用它，力基仕所有灯具可以通过DMX512信号控制，在使用DMX512控制信号时需要注意以下几个问题。

(1) DMX512的负载：根据USITT DMX512协议标准，控制台每个DMX512输出口多能控制32个串接 在一起的“单元负载”。这个“单元负载”可以是电脑灯，也可以是硅箱或其它能够接受DMX512协议的设备。因此，如果想控制更多的“单元负载”就要使用分配器。通常情况下，分配器包括一个输入口和多个输出口，理论上讲每个输出口都能控制32个“单元负载”。但是，每个DMX512输出口控制的光路 (Chanael)数多只能是512个，所以要控制更多的光路，就需要有多个DMX512输出口。表3列出的是控制台输出口序号与所控制光路数的关系。

从理论上说，控制台的输出口数量是没有限制的，但实际上每个控制台有4～8个DMX512输出口就足够了。

例如，一个具有6个DMX512输出口的控制台，能够控制的光路数为：512x6=3072 (个)。这就表示，如果用它来控制调光立柜（硅箱），它就能控制 3072个调光回路（Dimmer)。如果用它来控制电脑灯，它就能控制3072个通道 (Chaneel)。如果一个电脑灯的通道数为20个，那么每个DMX输出口控制的电脑灯数为25台（512+ 20=25余12)，所以6个DMX输出口能控制的电脑灯数为150台(6x25=150)。

(2)地址码的设定问题：就像我们每个人有一个名字一样，每台受控设备要具有能够确定其身份的地址码。就拿调光立柜来说，它的每一个回路对应着一个地址码，当控制台发出的信号指令是发给某个回路的时候，这个回路就要接收这个指令并执行它。当然，这种地址码是需要预先设定的，对于第一个DMX输出口来说，也许我们很容易将1～512个地址码设定，因为其大地址码就是512。但要设定后面的DMX输出口的地址码，就需要认真地计算了。例如，我们要设定2331这个地址码，首先确定它属于哪个输出口：根据计算2331+512=4余283来确定，它属于第五个DMX512输出口。因此，在设备的地址需要设定为2331这个地址码时，就要将该设备连接到控制台的第5个输出口上，地址码设定为283。

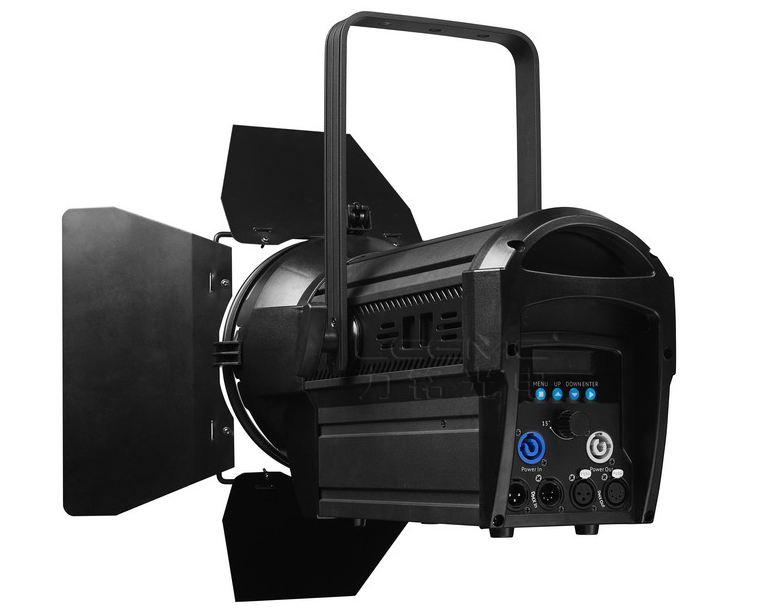

DMX512信号输入输出

(3)DMX512使用中的注意事项：正确地使用DMX512控制信号是非常重要的，但对我们每一个灯光工作者来说，也是往往容易被忽视的。因此，这里有必要和大家一起来探讨一下在使用 DMX512信号时需要注意的几个问题。

①随时携带一个便携式DMX512 信号测试仪非常有用，它能够随时检查 系统中出现的错误，迅速找到问题部位，及时排除故障，保证灯光控制系统的正常运行。

②使用合格的信号线能够大大减少工作中的麻烦，根据DMX512协议标准的要求，选用符合规格的双绞屏蔽线来制作信号线，决不能使用音频线来代替。圆柱形插头芯线的正确连接也要引起重视。在实际工作中，有许多故障都是因为信号线的断裂和信号线接头的脱 焊以及线号的错误连接等问題引起的，因此，在使用前查一下信号线的通断和芯线的相位，能达到事半功倍的效果。

③使用三芯DMX512圆柱形插头时，特别是在使用五转三或三转五信号转接线时，一定要特别注意，使用前要仔细了解设备对信号相位的技术要求，及时改正错误的信号连线。

④检查受控设备和DMX512圆柱 形插头的地线连接问题，根据DMX512标准规定圆柱形插头的1号芯和受控设备1号线都不允许接壳，只允许控制台DMX512输出口的1号线与其底盘连接。因此，在连接好控制系统的信号线后，要用测试仪或万用表检査1号线是否有接壳问題，一旦查出要立即排除，否则就可能因设备外壳意外带电对信号系统造成损坏。

⑤在同一个控制台上控制不同型号的电脑灯时，由于各生产厂商的设备会有所区别，混装使用时容易产生问题，因此，好在它们之间安装隔离放大器，将不同型号的电脑灯隔离使用。另外，在租用其它公司的电脑灯或其它设备时，好在不同公司的设备之间安装隔离放大器，这一点也很重要。

⑥注意将电脑灯的供电电源，与演播室或演出场所其它用电设备（如硅箱及大功率灯具等）的供电电源分开使用，否则极易产生因其它用电设备超载而造成的对电脑灯的损坏。

⑦要牢记在信号连接线的末端加接120Ω终端电阻，根据DMX512信号协议的要求，在每一串信号链的末端都要连接终端电阻，以形成控制回路的“闭环”，因此，在实际工作中，我们要多准备几个终端电阻。

⑧注意DMX512系统的“单元负载”问題，使每个输出口的“单元负载”不能超过32个，必要时增加信号分配器。另外，根据我们的经验，从控制台或分配器到末端受控设备的信号线长度要小于200m，才能有较好的控制效果。

⑨注意地址码的正确设定，特别是在使用电脑灯时，要清楚每个电脑灯的通道数和地址码的设定方法，有些电脑灯（如美国的HIGH END和意大利的SGM）有其特殊的地址码设定方法，要特别引起注意。

⑩在敷设DMX512信号线缆时，要尽量避免与电源电缆线和灯线平行近距离敷设，以减少电源和调光硅箱对控制信号的干扰。

综合上述，DMX512信号的使用，给舞台灯光的控制提供了极大的方便，也为灯光艺术效果的完美创作提供了可能。在享受这种技术给工作带来的方便的同时我们还要进一步熟悉它，了解它的技术特性，知道它在使用过程中需要注意的问题，为电视节目制作提供更好的技术服务。

本文引用中央电视台技术制作中心制作部王京池著作《舞台灯光控制技术与DMX512》
